Local dimming局部調光橋接
Synaptics SmartBridge （SB7908）為汽車和工業顯示器提供了創新的設計和集成解決方案。SB7908包括一個eDP接收器和一個LVDS發射器，可與TDDI等顯示驅動IC配合驅動液晶面板。SB7908處理VESA嵌入式DisplayPort （eDP）標準接口協議。通過eDP接口，SB7908接收來自主機的視頻數據，局部調光工具從視頻流中計算背光像素?cái)?shù)據，通過SPI接口設置背光陣列實現局部調光增強色彩實現優化顯示效果。
產品應用：
車載中控屏、儀表盤、智能交互屏等;

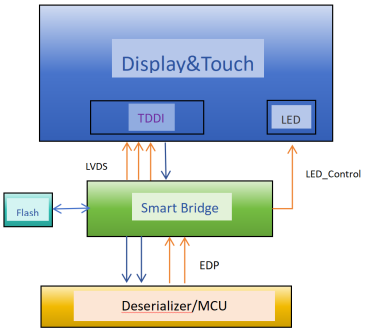

Synaptics?SB7908產品功能圖：
產品簡介：
Synaptics SmartBridge （SB7908）為汽車和工業顯示器提供了創新的設計和集成解決方案。SB7908包括一個eDP接收器和一個LVDS發射器，可與TDDI等顯示驅動IC配合驅動液晶面板。SB7908處理VESA嵌入式DisplayPort （eDP）標準接口協議。通過eDP接口，SB7908接收來自主機的視頻數據，局部調光工具從視頻流中計算背光像素?cái)?shù)據，通過SPI接口設置背光陣列實現局部調光增強色彩實現優化顯示效果。
產品應用：
車載中控屏、儀表盤、智能交互屏等;
主要的規格：
l 單流傳輸?shù)亩喾直媛?/span>
? x尺寸：最多5760rgb，每步可調1像素
? y尺寸：最多2160行，每步可調1行
? 最大顯示分辨率取決于傳輸速率
例如：
? 5760 RGB x 1080線@ 3端口LVDS Tx
? 3840 RGB x 1600線@ 3端口LVDS Tx
? 3840 RGB x 2160線@ 4端口LVDS Tx
l eDP RX功能
? 標準遵從/支持：VESA 嵌入式DisplayPort v1.4b
? 支持主鏈路多數據速率：1.62Gbps, 2.7 Gbps, 5.4 Gbps, 8.1 Gbps
? 支持eDP主鏈路1/2/4通道
? 高速雙向輔助通道（AUX CH）： 1 MHz
? 每色像素輸入8 /10位
? 可編程像素?cái)?shù)據重映射，定時控制器輸出，和內部?jī)?nèi)置模式
l LVDS TX特性
? 最大傳輸速率：LVDS 980mbps（140MHz）每個端口。
? 支持多達4個LVDS端口
? 支持8bit和8+2（FRC）位色深輸出
l 用于TDDI 系統接口
? FAIL_DET和APO信號
l 數字像素處理：
? 色彩增強（CE）與色彩空間管理
? Mini-LED控制的局部調光
u 自適應背光控制(CABC)
u 日光可讀性增強功能（SRE）
u 局部區域自動對比度優化功能（LA-ACO）
? 數字伽馬為RGB單獨的伽馬校正功能
方案優勢：
Synaptics?SB3908最多可支持5760rgb，支持EDP轉LVDS信號轉換，支持mini-LED局部背光調節及色彩增強提高顯示效果明顯優勢。
